QUICK MILL MACCHINA DA CAFFE' MOD.05000A PLASTICA ELENGO RICAMBI

QUICK MILL MOD.05000A PLASTICA ELENGO RICAMBI

COMPONENTI ASSEMBLATO A

ELEMENTO QTÀ CODICE DESCRIZIONE

1 PL05000GP GUSCIO POSTERIORE

2 PL05000SR SETTORE REGOLAZIONE

3 PL05000PM PROTEZIONE MACINA CAFFE"

4 PL05000TR TRAMOGGIA

5 PL05000LC LEVA CHIUSUSA TRAMOGGIA

6 PL05000CT COPERCHIO TRAMOGGIA

7 PL05000VA VASCHETTA ACQUA

8 PL05000VF VASCHETTA FONDI

9 PL05000VR VASCHETTA RACCOGLIGOCCE

10 PL05000GR GRIGLIA POSATAZZE

11 IN0500LU INTERRUTTORE BIPOLARE LUM.

12 IN05000V INTERRUTTORE VAPORE BIP.

13 IN05000PU PULSANTE UNIPOLARE

14 PL05000GAM GUSCIO ANTERIORE

15 AL05000CP CERNIERA PORTA

16 PL05000PO PORTA SERIGRAFATA

17 AC05000SP SPINA PORTA

18 PL05000MI MASCHERINA INTERRUTTORI

19 PL05000MP MANOPOLA POTENZIOMETRO

20 VI99 VITE 3,5X9.5T.C.CROCE TESTA ø9

21 VI116 VITE 3,5X32 T.C.CROCE

22 VI215 VITE M4X10 BRUNITA

23 VI32 VITE 3,5X9,5 T.C.CROCE

24 VI71 VITE 3,9X19 T.C. CROCE

25 VI199 VITE 3,5X13 T.C. CROCE TESTA ø8

26 PC05500PT POTENZIOMETRO CON CIRCUITO LED

27 SER05000 SERRATURA BOX 4

28 FE05000SC SCARPETTA T215 PER SERRATURA

29 PL05000CV COPERCHIO VASCHETTA ACQUA

COMPONENTI ASSEMBLATO B

ELEMENT QTÀ NUMERO PAR DESCRIZIONE

1 AL07000PI PIANTANA LAVORATA CON BUSSOLE

2 AL07000CC COPPA CAFFE" MAGGIORATA

3 GO05000GC GUARNIZIONE COPPA CAFFE"

4 OT05000RC RACCORDO COPPA CAFFE"

5 PL05000IC ISOLANTE COPPA CAFFE" NYLON

6 PL05000GSS GUIDA SUPERIORE SINISTRA NYLON

7 PL05000GSD GUIDA SUPERIORE DESTRA NYLON

8 PL05000GI GUIDA INFERIORE NYLON

9 PL05000SA RACCORDO SCARICO ACQUA

10 AA07000AS ALBERO DI SCORRIMENTO

11 FE07000BS BRACCIO SUPERIORE

12 OT07000BIC BRACCIO INFERIORE CON BUSSOLE

13 MOTORID MOTORID. MR330 39700040

14 AL05000PS PIASTRA SUPPORTO MOTORIDUTTORE

15 AL05000IN INGRANAGGIO

16 RO05000IN RONDELLA INGRANAGGIO 6X18X0.8

17 FE05000PI PERNO INGRANAGGIO M6

18 PL05000PI PIGNONE

19 AC05000PP PERNO PIGNONE ø10X31

20 FE05000LP LEVA PICCOLA ZINCATA

21 OT05000BLG BUSSOLA LEVA GRANDE

22 OT05000BLP BUSSOLA LEVA PICCOLA

23 SPAE5 ALBERO ELAST.BENZING D.5 DIN 6799

24 SPAE7 ALBERO ELAST.BENZING D.7 UNI 7434

25 PL05000CAV CAMMA VALVOLA DI SCARICO

26 AL05000PP PIASTRA POSTERIORE MOTORID.

27 CU8X22 CUSCINETTO A SFERE 8X22 C.608

28 PL05000SMO SUPORTO CALAMITA MOTORID. C/CALAMITA

29 TE05000C TERMOSTATO C86

30 CONTP CONTACOLPI TIPO M20/2

31 AC0900PFF PIASTRA FISSAGGIO FUSIBILE

32 VI73 VITE M4X10 TS BASSA CROCE

33 VII34 VITE M5X16 T.E. INOX

34 VIB190 VITE M5X16T.C.C.E INOX

35 VII44 VITE M4X6TCC INOX

36 VI50 VITE M4X8 T.C.CROCE

38 DAO4B DADO M4 OTTONE 5588

39 DA6B DADO M6 OTTONE 5588

40 DA8AB DADO AUTOBLOCCANTE M8 CH.13

41 GRANO M8 GRANO M8

42 RO05000LV RONDELLA NYLON LEVA VALVOLA SCARICO

43 VII25 VITE M4X10T.E. INOX

44 FE05000LG LEVA GRANDE ZINCATA

45 RODI27 RONDELLA INOX 5X10X1

46 AC07000RA RASATORE INOX

47 OT05000RRA RONDELLA RASATORE

48  AA05000PIN ALBERO PISTONE INFERIORE

49 OR4137 OR34.52X3.53 VMQ70

50 OT07000PI PISTONE INFERIORE MAGGIORATO

51 AC07000DO DOCCETTA INOX

52 RODI20 RONDELLLA DENTATA ESTERNA D4 INOX

53 OR110 OR9.25X1.70 RASATORE

54 MO05000CPI COPIGLIA FISSAGGIO ALBERO PISTONE INFERIORE INOX

55 VI210 VITE M6X14T.E.

56 VII15 VITE 5X10T.S. CROCE INOX

COMPONENTI ASSEMBLATO B

57 VII195 VITE 4X12 TS.CROCE INOX

58 RO05000RC RONDELLA COPPA CAFFE PREMI GUARNIZIONE

59 CU10X26E CUSCINETTO 10X26 6000ZZ

60 OT05000ARF ALBERO AVP

61 ROBI02 RONDELLA PIANA ø4X12X1

62 AA07000PS ALBERO PISTONE SUPERIORE

63 OT07000PS PISTONE SUPERIORE

64 OT05000BO BUSSOLA OGIVA

65 OT05000BD BUSSOLA DISTANZIATRICE

66 MO05000PS1 MOLLA PISTONE SUP.12.2X31X1.3 INOX

67 MO05000PS2 MOLLA PISTONE SUP.10.2X24X3.8 ZINCATA

68 RO0825SR RONDELLA ø11X16X0.8

69 MO05000CPS COPIGLIA FISSAGGIO ALBERO PISTONE SUPERIORE INOX

70 VII32 VITE M4X8 TS.CROCE INOX

71 FE05000PP PERNO PIGNONE M6 SINISTRO

72 PL05000PP PROTEZIONE PISTONE

73 FU0630 TERMOFUSIBILE TIPO 4239 A 117 ° C

74 SENSORI SANSORE HALL US5881SUA-L

75 PL05500PS PROTEZIONE SENSORI

76 FU0630 TERMOFUSIBILE TIPO 4239 A 117°C

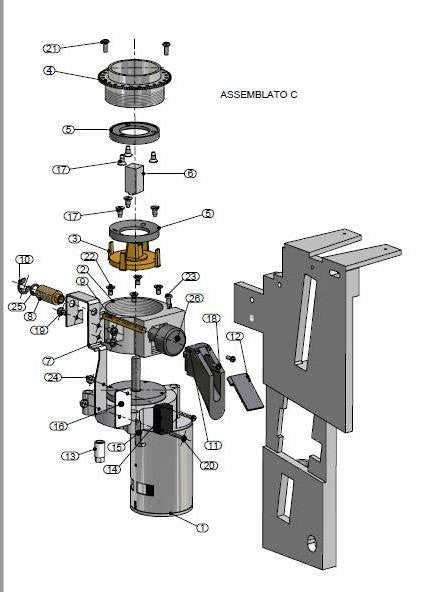

COMPONENTI ASSEMBLATO C

ELEM. QTÀ CODICE DESCRIZIONE

1 MOT05000 MOTORE MACINA CAFFE"

2 AL05000CM CORPO MACINA CAFFE"

3 OT05000PM PORTAMACINA

4 AL05000TR TAPPO REGOLATORE

5 AC05000MA MACINA ø49

6 AL05000BP BLOCCHETTO PROLUNGA MACINA

7 FE05500SV SUPPORTO VITE SENZA FINE

8 OT05000VF VITE SENZA FINE

9 AA055000SF ALBERO VITE SENZA FINE

10 SPAE5 ANELLO ELAST.BENZING ø5 DON 6799

11 PL05000BU BOCCHETTA USCITA CAFFE"

12 PL05000FA FARFALLA BOCCHETTA USCITA CAFFE"

13 PL05000SMA SUPPORTO CALAMITA MACINACAFFE"

14 IN0104W3 MICROINT.83161.3 I W3

15 AC05000LMP LEVA PER MICRO PORTA

16 PL05000IM ISOLANTE PER MICROINTERRUTTORE

17 VI128 VITE M4X10 T.S. TESTA ø6

18 VII198 VITE M3X8 T.C.CROCE INOX

19 VI50 VITE M4X8 T.C.CROCE

20 VI137 M3X20 T.C.ZINCATA

21 VI32 VITE 3.5X9 T.C.CROCE

22 VI73 VITE M4X10 T.S.BASSA CROCE

23 VII44 VITE M4X6 T.C.C.

24 DA3B DADO M3 5588

25 OR106 OR106 EPDM C.0632-6.75X1.78

26 PL05000PV POMOLO VITE SENZA FINE

COMPONENTI ASSEMBLATO D

ELEMENT QTÀ CODICE DESCRIZIONE

1 MO05000PS MOLLA PREMISFERA INOX

2 SF1/4 SFERA 1/4 INOX AISI 316 GR."A"

3 OT03000CR CORPO RUBINETTO LAVORATO

4 OR528 OR CORPO RUBINETTO 5.28X1.78 EPDM 70

5 AC03000PR PISTONE RUBINETTO

6 OR448 OR PIST.RUBINETTO4.48X1.78 EPDM 70P

7 GO03000VA VALVOLA GOMMA EPDM 0.5

8 OT05000DV DADO VALVOLA DI NON RITORNO

9 OT0925BS BOCCHETTA SCARICO ACQUA

10 OT05000DT DADO FISSAGGIO TUBO VAPORE

11 OT05000TV TUBO VAPORE CON CAMMA CROMATO

12 OT0520SL SPRUZZATORE LANCIA VAPORE CROMATO

13 OT05000RA RAC.C/GHIERA ANG.5/3-1/8

14 PL05000CL CAMMA PER LANCIA VAPORE

15 VI174 VITE 2,9X13 T.C. CROCE

16 AL05000SCL SCAMBIATORE DI CALORE LAVORATO

17 FE05000SS SUPPORTO SCAMBIATORE ZINCATO

18 EV05000 ELETTROVALVOLA 2801

19 OT05000PE POLMONE ELETTROVALVOLA

20 FE05000SR SUPPORTO MICRO PER RUBINETTO ZINC.

21 OT0810RA RACCORDO CON GHIERA 340 5/3-1/8

22 IN0104W3 MICROINT.83161.3 I W3

23 AC05000LML LEVA PER MICRO LANCIA 161E

24 VIB190 VITE M5X16 T.C.C.E. INOX

25 VII48 VITE INOX 4X8TCC

26 VI211 VITE M4X8T.C.CROCE TRILOBATA

27 VI124 VITE M3X16 T.C. CROCE

28 DA3B DADO M3 5588

30 OT05000RM RACCORDO MANOMETRO 1/8

31 PL0900MV MISCELATORE VAPORE ARIA

32 TE0900C TERMOSTATO CAFFE" 105°

33 TE0900V TERMOSTATO VAPORE 135°

34 FU800 TERMOFUSIBILE 167°C 16X35

COMPONENTI ASSEMBLATO E

ELEMENT QTÀ CODICE DESCRIZIONE

1 AC05000AL ASSIEME LAMIERA

2 CAV150 CAVO 3X1 CM150 3P

3 PLPS PIASTRINA SERRACAVO

4 SCH06000 SCHEDA ELETTRONICA

5 PL05000SS SUPPORTO SCHEDA ELETTRONICA

6 OT05000VRC VALVOLA DI NON RITORNO COMPLETA

7 PL05000VSA VALVOLA DI SCARICO ASSEMBLATA

8 PL05500FI FILTRO FI 851 D.6

9 PO08700 POMPA ELETTRO EX5 230V/50Hz

10 OT0500RA RACCORDO C/GHIERA ANG.5/3-1/8

11 PL05000BS BASE SOSTEGNO

12 VI115 VITE 2,9X9 T.S . CROCE P.P

13 PL05000LV LEVA PER VALVOLA DI SCARICO

16 PL05000TD TURBINA

17 VI50 VITE M4X8 T.C.CROCE

18 PT05000 POTENZIOMETRO 05000

19 PL0900MR MANOPOLA POTENZIOMETRO

20 VI69 VITE 2,9X16T.C.CROCE

21 VI199 VITE 3,5X13 T.C.CROCE TESTA ø8

22 VI61 VITE 3,5X16 T.C.CROCE

23 COMO27/3 MORSETTIERA

24 GO05000SPC SOSPENSIONE POMPA COMPLETA

25 OT05000VRN VALVOLA DI NON RITORNO NUOVA

26 SPAI13 SEEGER ø13 INOX
